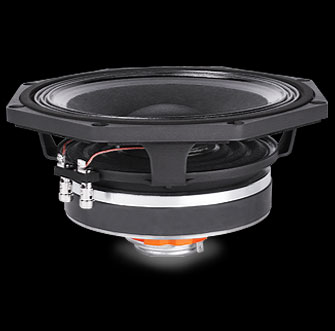

COASSIALE FAITAL 8HX150
THIELE & SMALL PARAMETERS
Fs 76 Hz
Re [LF] 5.5 Ohm
Re [HF] 6 Ohm
Qes 0.42
Qms 9.5
Qts 0.43
Vas 12.4 dm^3 (0.44 ft^3)
Sd 211 cm^2 (32.71 in^2)
Xmax * 4.92 mm
Xdamage ** 10.2 mm
Mms 22.3 g
Bl 11.6 N/A
Le 0.67 mH
Mmd 20.6 g
Cms 0.2 mm/N
Rms 1 Kg/s
Eta Zero 1.22 %
EBP 181 Hz
NOMINAL SPECIFICATIONS
Nom. Diameter 200 mm (8 in)
Overall Diameter 223.75/207.9 mm (8.81/8.19 in)
Bolt Circle Diameter 210 mm (8.27 in)
Baffle Cutout Diameter 183 mm (7.20 in)
Depth 111.7 mm (4.40 in)
Flange and Gasket Thickness 10.7 mm (0.42 in)
Net Weight 3.6 Kg (7.94 lb)
Shipping Box
(Single Carton Box) 246x246x150 mm (9.69x9.69x5.91 in)
Shipping Weight 4.3 Kg (9.48 lb)
TECHNICAL PARAMETERS
Nom. Impedance 8 Ohm 8 Ohm
Minimum Impedance 6.6 Ohm 6.4 Ohm
Nom. Power Handling *** 250 W 15 W
Max Power Handling **** 500 W 30 W
Sensitivity (1W/1m) ***** 94 dB 104 dB
Frequency Range 75÷4000 Hz 1500÷18000 Hz
Voice Coil Diameter 65 mm (2.50 in) 25 mm (0.98 in)
Winding Material Al Al
Former Material Glass Fiber Kapton
Winding Depth 12.5 mm (0.49 in) 1.7 mm (0.07 in)
Magnetic Gap Depth 8 mm (0.31 in) 2 mm (0.08 in)
Flux Density 1 T 1.35 T
Min. Cross. Freq. ****** - 1700 Hz
Dispersion Angle - 90°
Diaphragm Material - Ketone Polymer
Diaphragm Shape - Dome
