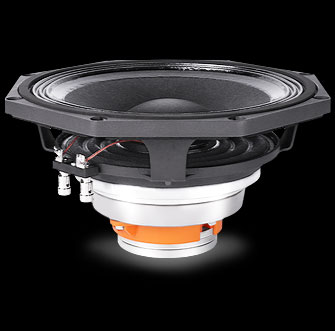

COASSIALE FAITAL 8HX200
THIELE & SMALL PARAMETERS
Fs 76 Hz
Re [LF] 5.5 Ohm
Re [HF] 5.5 Ohm
Qes 0.31
Qms 10.5
Qts 0.3
Vas 12.6 dm^3 (0.44 ft^3)
Sd 211 cm^2 (32.71 in^2)
Xmax * 4.92 mm
Xdamage ** 10.2 mm
Mms 22 g
Bl 13.7 N/A
Le 0.51 mH
Mmd 20.3 g
Cms 0.2 mm/N
Rms 1 Kg/s
Eta Zero 1.74 %
EBP 245 Hz
NOMINAL SPECIFICATIONS
Nom. Diameter 200 mm (8 in)
Overall Diameter 223.75/207.9 mm (8.81/8.19 in)
Bolt Circle Diameter 210 mm (8.27 in)
Baffle Cutout Diameter 183 mm (7.20 in)
Depth 110.7 mm (4.36 in)
Flange and Gasket Thickness 10.7 mm (0.42 in)
Net Weight 2.7 Kg (5.95 lb)
Shipping Box
(Single Carton Box) 246x246x150 mm (9.69x9.69x5.91 in)
Shipping Weight 3.4 Kg (7.50 lb)
TECHNICAL PARAMETERS
Nom. Impedance 8 Ohm 8 Ohm
Minimum Impedance 6.6 Ohm 6.9 Ohm
Nom. Power Handling *** 250 W 30 W
Max Power Handling **** 500 W 60 W
Sensitivity (1W/1m) ***** 95 dB 107 dB
Frequency Range 75÷4000 Hz 1500÷20000 Hz
Voice Coil Diameter 65 mm (2.50 in) 37 mm (1.46 in)
Winding Material Al Al
Former Material Glass Fiber Kapton
Winding Depth 12.5 mm (0.49 in) 2.1 mm (0.08 in)
Magnetic Gap Depth 8 mm (0.31 in) 2.6 mm (0.10 in)
Flux Density 1.2 T 1.85 T
Min. Cross. Freq. ****** - 1700 Hz
Dispersion Angle - 90°
Diaphragm Material - Ketone Polymer
Diaphragm Shape - Annular
